Rover 45 mark1 (2000-2003): Osigurači, releji, kompjuteri

[Roverlike]

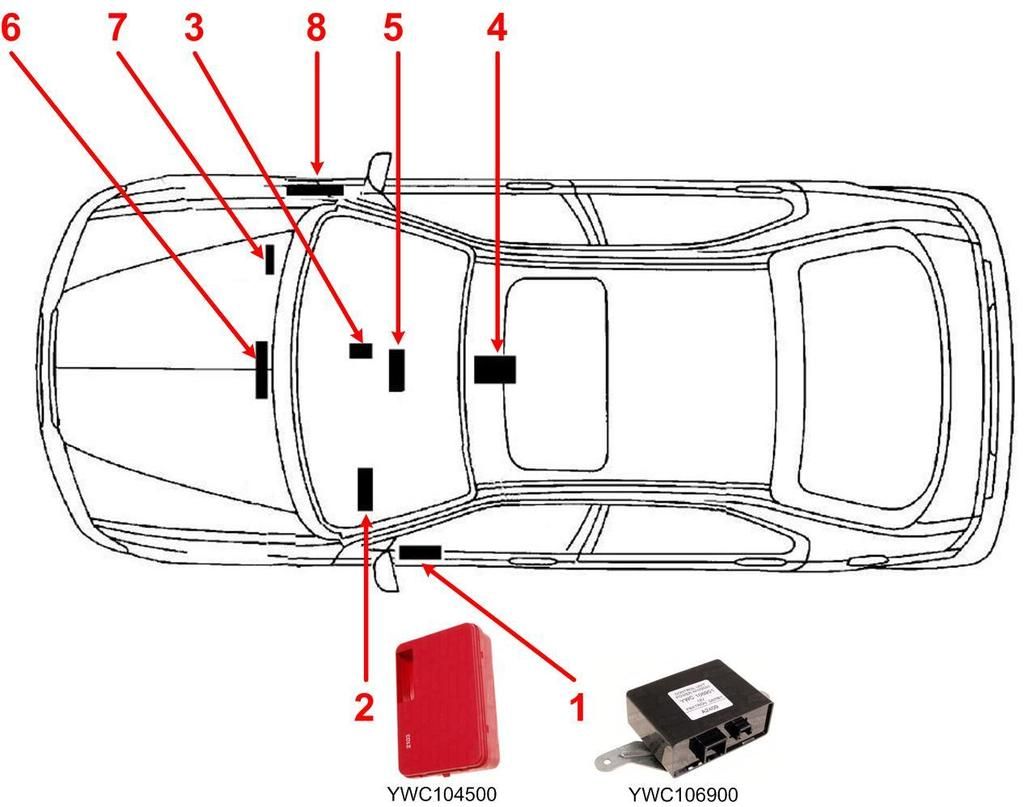

Lokacije kompjutera




1. Kompjuter podizača prozora (u vozačevim vratima)
2. Multi Funkcijska jedinica (MFU) - ispod volana
3. Kompjuter tempomata - SCB100190 (pored centralne konzole sa desne strane)
4. Kompjuter zračnog jastuka (iza centralne konzole)
5. Protu-provalni alarm & centralno zaključavanje (iza centralne konzole)
6. Kompjuter motora MEMS 3
7. ABS kompjuter (u stražnjem dijelu prostora motora  na strani suvozača)
8. Elektronički automatski prijenos (na početku "A" nosača sa strane suvozača)

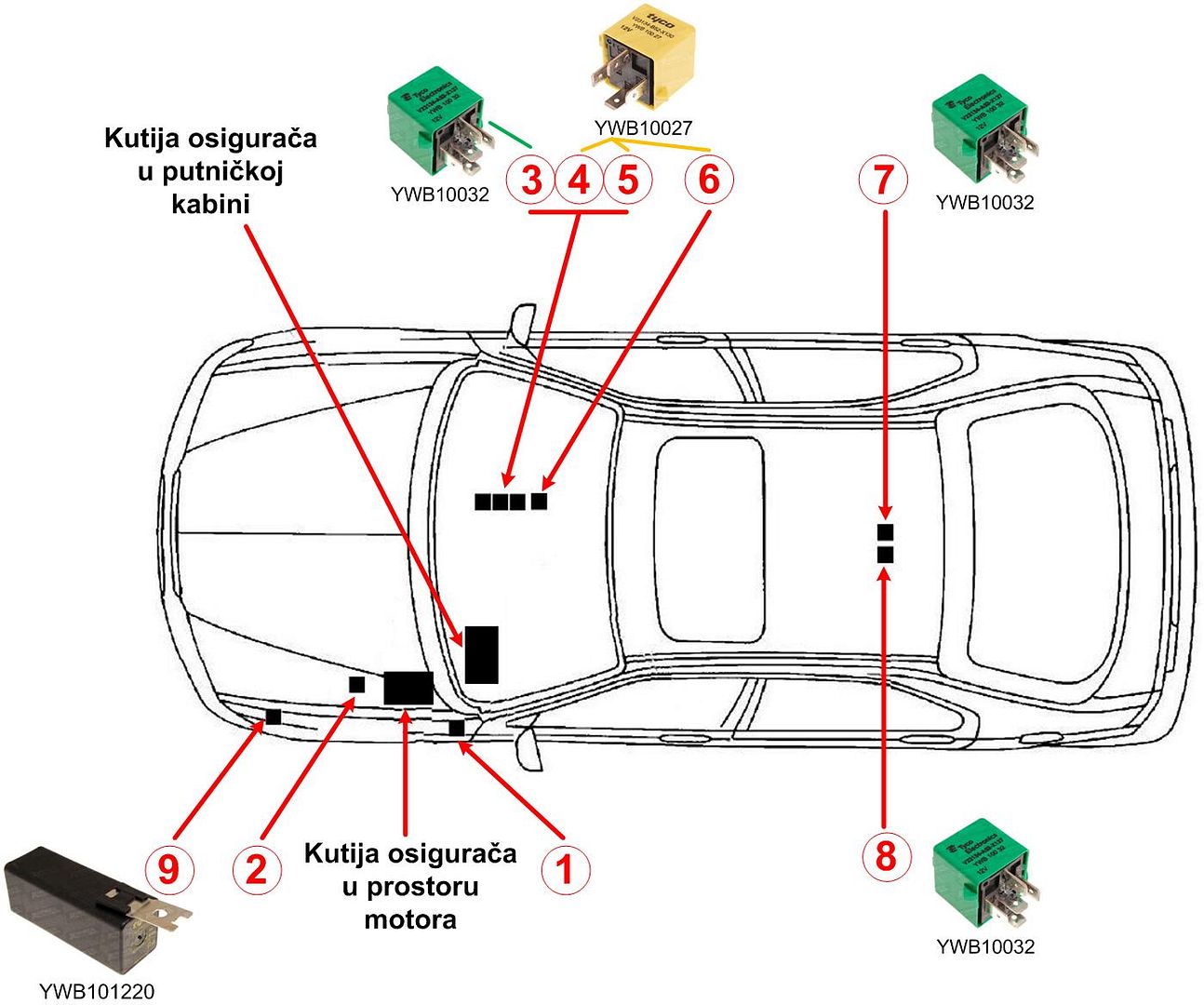

Lokacije releja




1. Relej startera (na početku "A" nosača sa lijeve strane auta) - YWB100560/790
2. Relej grijača motora (prednja lijeva strana prostora motora) - samo za dizel motore
----bez intercooler (TCieM) - YWB100700
----sa intercooler (TCie) --- YWB100560/790

NOTA:-- do VIN WD274935 - YWB100560
------- od VIN WD274936 - YWB100790


- Iza centralne konzole - sa desne srane


3. Rejel zadnjeg brisača - YWB10032
4. Relej sirene - YWB10027
5. Relej rikverca - YWB10027
6. Relej pranja svjtala - YWB10027


- Krov


7. Relej otvora na krovu 1 - YWB10032
8. Relej otvora na krovu 2 - YWB10032

9. Relej ventilatora hladnjaka - iza lijeve strane prednjeg branika - YWB101220

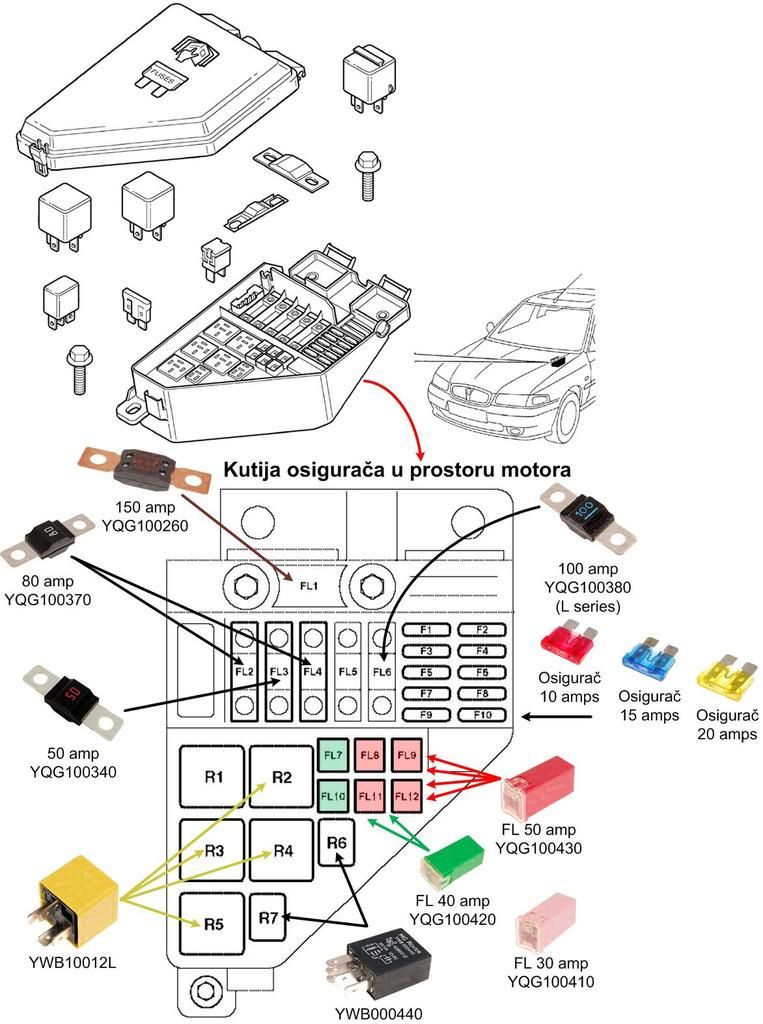

Kutija osigurča u prostoru motora



Releji (R)


1. Ne koristi se.
2. Relej grijača zadnjeg stakla.
3. Relej pumpe goriva.
4. Glavni relej.
5. Relej motora grijača/raspuhivanja kabine.
6. Relej prednjih maglenki.
7. Relej spojke kompresora klime.


--Veza--Vrijednost--Vozilo--Opis funkcije strujnog kruga
--------------------------------------------------------------------------------------------------
---FL1----150 A------All----Alternator.
---FL2-----80 A------All----Relej podizača prozora, osigurač 1, osigurač 2, osigurač 3, osigurač 6
----------------------------i osigurač 11 iz kutije osigurača u putničkoj kabini
----------------------------
---FL3-----50 A------All----Prekidač paljenja motora, osigurač 27 iz dodatne kutije osigurača u
----------------------------putničkoj kabini
----------------------------
---FL4-----80 A---L Series--Relej ventilatora hladnjaka.
-----------------& K Series-
----------------------------
---FL4-----80 A------KV6----Kontrolna jedinica ventilatora hladnjaka.
----------------------------
---FL5----------------------Nije postavljen
----------------------------
---FL6----100 A---L Series--Relej grijača motora.
---FL7-----40 A------All----Relej grijača zadnjeg stakla.
---FL8-----50 A------All----Kompjuter ABS kočnica.
---FL9-----50 A------All----Prekidač osvjetljenja, osigurač 20 iz kutije osigurača u putničkoj kabini
--FL10-----40 A------All----Relej motora grijača/raspuhivanja kabine.
--FL11-----50 A----A/C------Ventilator kondenzatora.
-----------------vehicles---
-------------------only-----
----------------------------
--FL12-----50 A------All----Relej startera.


--Osigurač--Vrijednost--Vozilo---Opis funkcije strujnog kruga
--------------------------------------------------------------------------------------------------
-----F1--------15 A----L Series--Alternator, senzor brzine, ECM, prekidaæ pozicije pedale kvačila.
-----F1--------15 A----K Series--Senzor brzine, drugi senzor brzine na kutiji mjenjača, lambda sonda.
-----F1--------15 A------KV6-----Leptir-ventil, ventil balansa, CKP senzor, regulacijski ventil
---------------------------------čišæenja, lambda sonda.
-----F2--------20 A----K Series--Upravljačka jedinica kutije mjenjača (GIU), senzor pozicije
---------------------------------automatskog mjenjača.
-----F2--------20 A------KV6-----Senzor pozicije automatskog mjenjača, kompjuter automatskog mjenjača,
---------------------------------GIU.
-----F3--------15 A----L Series--Relej grijača motora, MAF senzor, EGR solenoid, pumpa goriva.
-----F3--------15 A----K Series--lambda sonda, regulacijski ventil čišæenja, CMP senzor.
-----F3--------15 A------KV6-----lambda sonda, CMP senzor.
-----F4--------10 A----L Series--Relej spojke kompresora, relej ventilatora hladnjaka.
----------------------& K Series-
---------------------------------
-----F4--------10 A------KV6-----Relej spojke kompresora, relej ventilatora hladnjaka, upravljačka
---------------------------------jedinica ventilatora hladnjaka.
-----F5--------10 A------All-----Multifunkcijska jedinica, prekidač pedale kočnice, relej sirene.
-----F6--------15 A------All-----Relej prednjih maglenki.
-----F7--------15 A------All-----Prekidač sva 4 žmigavca (hazard), instrument-ploča.
-----F8--------15 A------All-----Radio-kazetofon, radio-CD, udaljeni pokizavč radia, sat.
-----F9--------10 A------All-----Relej spojke kompresora.
----F10--------20 A------All-----Prekidač dovoda goriva, relej pumpe goriva.


Kutija osigurača u putničkoj kabini




--Osigurač--Vrijednost--Vozilo---Opis funkcije strujnog kruga
--------------------------------------------------------------------------------------------------
-----F1--------30 A------All-----Relej otvaranja prozora na krovu, relej zatvaranja prozora na krovu.
-----F2--------20 A------All-----Relej grijanog desnog sjedela, relej grijanog lijevog sjedela.
-----F3-------7.5 A------All-----Svjetlo prtljažnog prostora, svjetlo putničke kabine, utičnica
---------------------------------dijagnostike, kompjuter zatvaranja/otvaranja retrovizora
-----F4--------20 A------All-----Prekidač prozora zadnjih desnih vrata na vratima, Prekidač prozora
---------------------------------zadnjih desnih vrata na konzoli.
-----F5--------20 A------All-----Kompjuter podizača prozora, prekidač prozora prednjih desnih vrata.
-----F6--------20 A------All-----Kompjuter alarma, instrument-ploča.
-----F7--------20 A------All-----Prekidač prozora zadnjih lijevih vrata na vratima, Prekidač prozora
---------------------------------zadnjih lijevih vrata na konzoli, relej otvaranja prozora na krovu,
---------------------------------relej zatvaranja prozora na krovu.
-----F8--------20 A------All-----Prekidač prozora na lijevoj strani na konzoli.
-----F9--------10 A------All-----Desna prednja svjetla.
----F10--------10 A------All-----Lijeva prednja svjetla, instrument-ploča.
----F11--------20 A---K Series---Kompjuter motora.
-----------------------& KV6-----
---------------------------------
----F12--------15 A---L Series---Kompjuter motora, alternator, instrument-ploča.
---------------------& K Series--
---------------------------------
----F12--------15 A-----KV6------Kompjuter motora, alternator, instrument-ploča, relej tempomata, prekidač
 --------------------------------tempomata.
---------------------------------
----F13--------15 A------All-----Prekidač retrovizora, retrovizor vozača, retrovizor suvozača, prekidači
---------------------------------klime, motor recirkulacije zraka, prekidač recirkulacije zraka, grijač
---------------------------------desnog sjedala, grijač lijevog sjedala, kompjuter zatvaranja/otvaranja
---------------------------------retrovizora, motor zadnjeg brisača.
---------------------------------
----F14--------------------------Ne koristi se.
---------------------------------
----F15--------10 A------All-----Prekidač spuštanja svjetala, prekidač pojasa, MFU, prediač rikverc svjetala,
---------------------------------CVT prekidač, relej rikverc svjetala, kompjuter alarma, instrument-ploča,
---------------------------------prekidač 4 žmigavca (hazard).
----F16--------10 A------All-----Kompjuter ABSa.
----F17--------10 A------LHD-----Lijeva zadnja svjetla.
----F18-------7.5 A------All-----Relej startera.
----F19--------10 A------All-----Desna zadnja svjetla, lijeva zadnja svjetla(samo za RHD vozila), desno svjetlo
---------------------------------tablica, lijevo svjetlo tablico, desno prednje svjetlo, lijevo prednje svjetlo,
---------------------------------MFU, sport/snijeg prekidač, prekidač maglenki, svjetlo u pretincu, prekidač
---------------------------------grijača zadnjeg stakla, radi/kazetofon, radio/CD, osvjetljenje upaljača,
---------------------------------osvjetljenje konzole grijača/hlaðenja.
----F20-------7.5 A------All-----Multifunkcijska jedinica (MFU).
----F21--------10 A------All-----Desno prednje svjetlo.
----F22--------10 A------All-----Lijevo prednje svjetlo.
----F23--------15 A------All-----Radio/kazetofon, upaljač, udaljeni display radia/sat, radio/CD,
---------------------------------komunikacijska jedinica audio sustava.


Dodatna kutija osigurača u putničkoj kabini (držači osigurača)


--Osigurač--Vrijednost--Vozilo---Opis funkcije strujnog kruga
--------------------------------------------------------------------------------------------------
----F25---------3 A------All-----Kompjuter zračnog jastuka.
----F26--------20 A------All-----Relej pranja prednjih svjetala.
----F27--------20 A------All-----Relej zadnjeg brisača, prekidač pranja/brisanja vjetrobranskog stakla.
