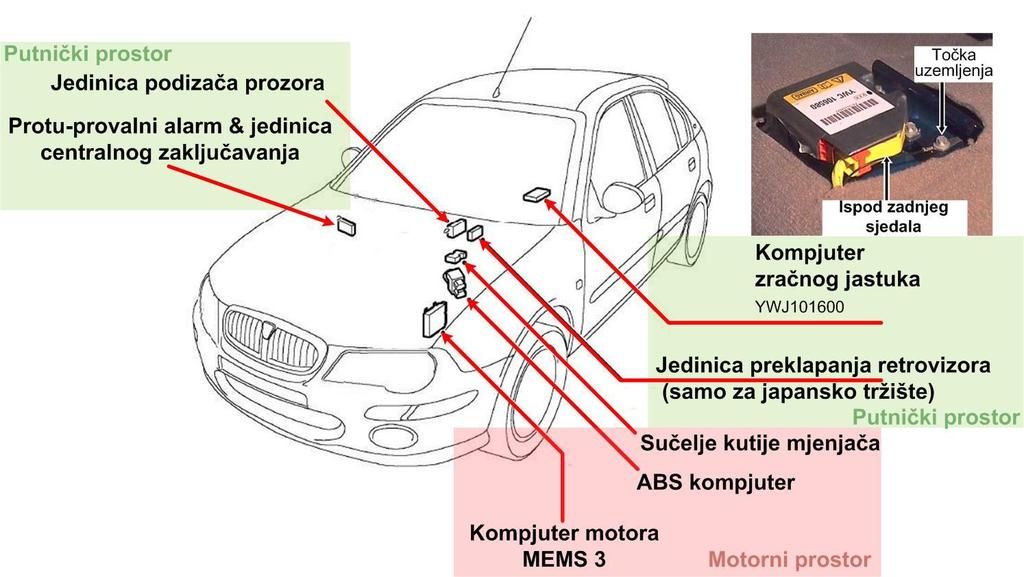

Rover 25 mark 2 (2004-2005): Osigurači, releji, kompjuteri

[Roverlike]

Brisač zadnjeg stakla



Prostor motora

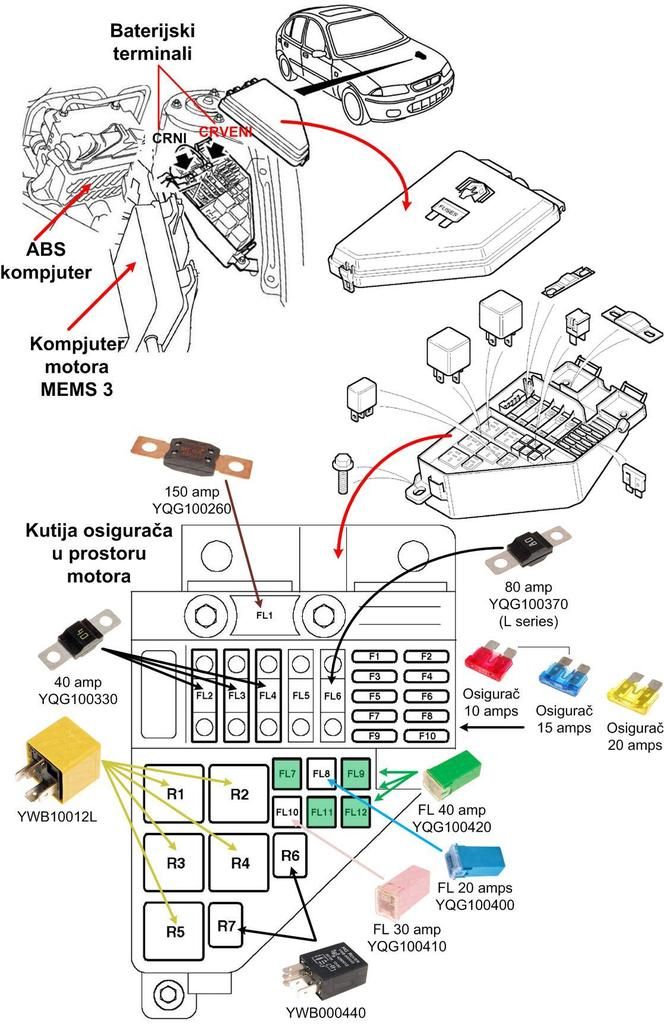

Kutija osigurača u prostoru motora


Releji (R)

1. Relej pumpe goriva.
2. Relej startera motora.
3. Relej ventilatora hladnjaka.
4. Glavni relej.
5. Grijač zadnjeg stakla.
6. Relej prednjih maglenki.
7. Relej spojke kompresora klime.

-Veza--Vrijednost--Vozilo---Opis fukcije strujnog kruga
-----------------------------------------------------------------------------------------------
--FL1---150 A-------Svi-----Alternator.
--FL2----40 A-------Svi-----Prekidač paljenja motora, relej sjedala.
--FL3----40 A-------Svi-----Prekidač paljenja motora.
--FL4----40 A-------Svi-----Osigurač 1, osigurač 3, osigurač 5, osigurač 7 and osigurač 9 u
----------------------------kutiji osigurača u putničkoj kabini. Relej podizača prozora.
----------------------------
--FL5----40 A---------------Ne koristi se.
--FL6----80 A-----L Serija--Relej grijača.
--FL7----40 A-------Svi-----Relej startera, osigurač 20 u dodatnoj kutiji osigurača u putničkoj
----------------------------kabini.
----------------------------
--FL8----20 A-------Svi-----Ventilator kondenzatora, relej ventilatora hladnjaka, relej pumpe
----------------------------goriva, motor ventilatora hladnjaka.
----------------------------
--FL9----40 A-------Svi-----Prekidač svjetla, jedinice dnevnih svjetala, releja dnevnih svjetala.
-FL10----30 A-------Svi-----Relej motora grijača kabine, relej upaljača cigareta, relej grijača
----------------------------zadnjeg stakla.
----------------------------
-FL11----40 A-------Svi-----Relej ventilatora hladnjaka.
-FL12----40 A-------Svi-----ABS kompjuter.


-Osigurač--Vrijednost--Vozilo---Opis fukcije strujnog kruga
----------------------------------------------------------------------------------------------------
---F1---------10 A----L Serija--EGR Solenoid, MAF senzor, lambda sonda, senzor brzine.
---F1---------10 A----K Serija--Regulacijski ventil čiščenja (purge), lambda sonda.
---F1---------10 A----EM-CVT----Selektor automatskog prijenosa, GIU.
---F2---------20 A----L Serija--Pumpa goriva, kompjuter motora.
---F2---------20 A----K Serija--Ubrizgavači goriva No.1, 2, 3 and 4, ECM, solenoid ventila povečanja,
--------------------------------solenoid ventila smanjenja, zavojnice paljenja motora 1 and 2.
--------------------------------
---F3---------10 A----L Serija--Relej grijača.
---F3---------10 A----K Serija--lambda sonda, CMP senzor.
---F4---------10 A-----Svi------Relej klime, relej ventilatora hladnjaka.
---F5---------15 A-----Svi------Protuprovalni alarm, relej zvučnika alarma.
---F6---------15 A-----Svi------Relej prednjih maglenki.
---F7---------15 A-----Svi------Prekidač sva 4 žmigavca (trokut).
---F8---------15 A-----Svi------Kompjuter motora.
---F9---------10 A-----Svi------Relej klime.
--F10---------20 A----K Serija--Sklopka prekidača dovoda goriva.




Putnička kabina

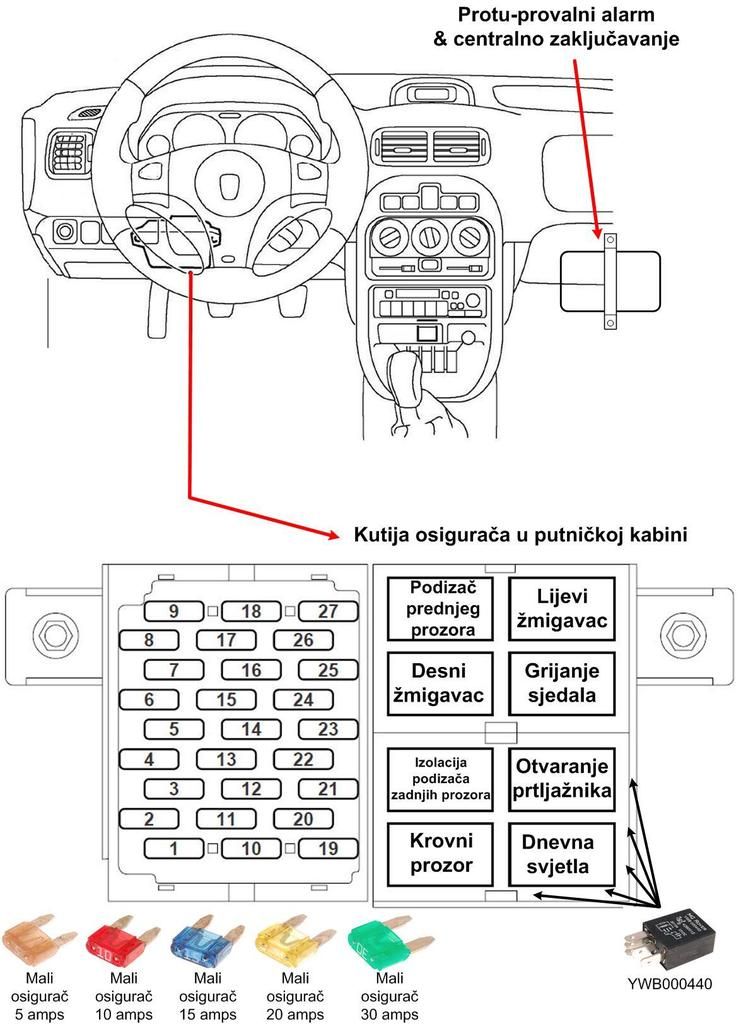

Kutija osigurača u putničkoj kabini


-Osigurač--Vrijednost---Opis fukcije strujnog kruga
--------------------------------------------------------------------------------------------
---F1---------20 A------Sirena, zadnje maglenke
---F2---------20 A------Podizač zadnjeg desnog prozora
---F3---------10 A------Upaljač cigareta / Priključak opreme
---F4---------20 A------Podizač zadnjeg lijevog prozora
---F5---------10 A------interno osvjetljenje (uključujući prtljažnik), IPK, Radio, sat
---F6---------20 A------Podizanje suvozačevog prozora.
---F7---------20 A------Podizanje vozačevog prozora.
---F8---------30 A------Krovni prozor
---F9---------20 A------Pranje svjetala
--F10---------10 A------Desno prednje dugačko svjetlo.
--F11---------10 A------Danje svjetla unutarnja rasvjeta (Skandinavija)
--F12---------10 A------Lijevo prednje dugačko svjetlo.
--F13---------10 A------Lijeva prednja pozicijska svjetla, zadnja lijeva svjetla, lijevo podizanje
------------------------svjetala, IPK, svjetlo pretinca, sat, protu-provalni alarm, interna rasvjeta
------------------------
--F14---------10 A------Desno prednje kratko svjetlo
--F15---------10 A------Desna prednja pozicijska svjetla, zadnja desna svjetla, desno podizanje
------------------------svjetala, svjetla zadnje tablice.
------------------------
--F16---------10 A------Lijevo prednje kratko svjetlo
--F17---------20 A------Motor grijača kabine.
--F18---------20 A------Grijanje sjedala.
--F19---------10 A------Radio
--F20---------10 A------Relej paljenja.
--F21---------15 A------Prednji brisači.
--F22---------10 A------Retrovizori, ACG, drugi senzor brzine na kutiji mijenjača.
--F23---------10 A------ABS komputer.
--F24---------10 A------Zaustavna svjetla, rikverc svjetla.
--F25---------10 A------Indikatori automatskog mjenjača, žmigavci, sat, IPK, kompjuter motora
--F26---------15 A------zadnji brisač, grijač vode vjetrobrana, osvjetljenje prekidača klime, relej
------------------------grijanja sjedala, relej dnevnih svjetala (Skandinavija).
------------------------
--F27----------5 A------Kompjuter zračnog jastuka.
