Rover 25 mark 1 (2000-2003): Osigurači, releji, kompjuteri

[Roverlike]

Brisač zadnjeg stakla



Prostor motora



Kutija osigurača u prostoru motora


Releji (R)

1. Relej pumpe goriva.
2. Relej startera motora.
3. Relej ventilatora hladnjaka.
4. Glavni relej.
5. Relej motora grijača kabine.
6. Relej prednjih maglenki.
7. Relej spojke kompresora klime.


-Veza--Vrijednost--Vozilo---Opis fukcije strujnog kruga
-----------------------------------------------------------------------------------------------
--FL1---150 A-------Svi-----Alternator, relej upravljanja motorom.
--FL2----40 A-------Svi-----Prekidač paljenja motora.
--FL3----40 A-------Svi-----Prekidač paljenja motora.
--FL4----40 A-------Svi-----Osigurač 3, osigurač 6, i osigurač 9 u kutiji osigurača u putničkoj
----------------------------kabini. Osigurač, 24 i 31 u dodatnoj kutiji osigurača u putničkoj
----------------------------kabini. Relej podizača prozora.
----------------------------
--FL5----40 A---------------Ne koristi se.
--FL6----80 A-----L Serija--Relej grijača.
--FL7----40 A-------Svi-----Relej startera, osigurač 20 u dodatnoj kutiji osigurača u putničkoj
----------------------------kabini.
----------------------------
--FL8----20 A-------Svi-----Ventilator kondenzatora, relej ventilatora hladnjaka, relej pumpe
----------------------------goriva, motor ventilatora hladnjaka.
----------------------------
--FL9----40 A-------Svi-----Prekidač svjetla, jedinice dnevnih svjetala, releja dnevnih svjetala.
-FL10----30 A-------Svi-----Relej motora grijača kabine, relej upaljača cigareta.
-FL11----40 A-------Svi-----Relej ventilatora hladnjaka.
-FL12----40 A-------Svi-----ABS kompjuter.


-Osigurač--Vrijednost--Vozilo---Opis fukcije strujnog kruga
--------------------------------------------------------------------------------------------
---F1---------10 A----L Serija--EGR Solenoid, MAF senzor, lambda sonda, senzor brzine.
---F1---------10 A----K Serija--Regulacijski ventil čiščenja (purge), lambda sonda.
---F1---------10 A----EM-CVT----Selektor automatskog prijenosa, GIU.
---F2---------20 A----L Serija--Pumpa goriva, kompjuter motora.
---F2---------20 A----K Serija--Ubrizgavači goriva No.1, 2, 3 and 4, ECM, solenoid ventila poveanja,
--------------------------------solenoid ventila smanjenja, zavojnice paljenja motora 1 and 2.
--------------------------------
---F3---------10 A----L Serija--Relej grijača.
---F3---------10 A----K Serija--lambda sonda, CMP senzor.
---F4---------10 A-----Svi------Relej klime, relej ventilatora hladnjaka.
---F5---------15 A-----Svi------Protuprovalni alarm, relej zvučnika alarma.
---F6---------15 A-----Svi------Relej prednjih maglenki.
---F7---------15 A-----Svi------Prekidač sva 4 žmigavca (trokut).
---F8---------15 A-----Svi------Kompjuter motora.
---F9---------10 A-----Svi------Relej klime.
--F10---------20 A----K Serija--Sklopka prekidača dovoda goriva.

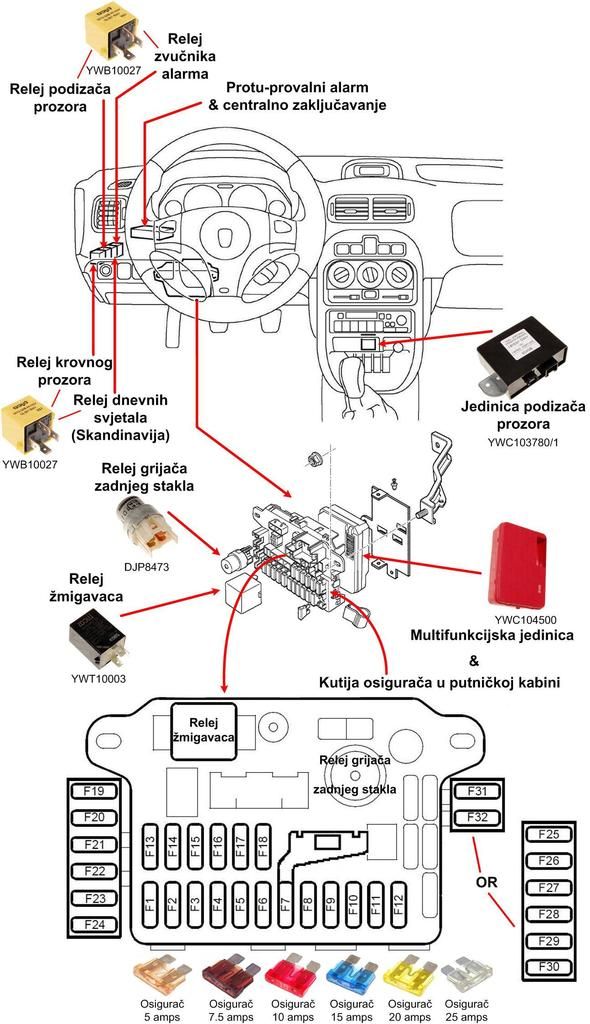

Putnička kabina



Kutija osigurača u putničkoj kabini


-Osigurač--Vrijednost--Vozilo---Opis fukcije strujnog kruga
--------------------------------------------------------------------------------------------
---F1--------10 A------Svi------Prekidač sva 4 žmigavca (trokut), sat, instrument ploča.
---F1--------10 A------EM-CVT---Automatska mjenjačka kutija
---F2--------10 A------Svi------ABS kompjuter
--------------------------------
---F3--------10 A------Svi------Interna svjetla, zadnja svjetla, dijagnostiko sučelje, instrument
-----------------------osim-----ploča, udaljeni displej radija, sat, CD, radio/kazetofon.
----------------------Japana----
--------------------------------
---F3--------10 A------samo-----Interna svjetla, zadnja svjetla, dijagnostičko sučelje, instrument
-----------------------Japan----ploča, udaljeni displej radija, sat, preklapajuči retrovizori,
--------------------------------prekidač zatezača pojasa.
--------------------------------
---F4--------10 A------Svi------instrument ploča, desno prednje svjetlo.
---F5--------10 A------Svi------lijevo prednje svjetlo.
---F6--------25 A------Svi------Relej krovnog prozora.
---F7---------5 A------Svi------Kompjuter zračnog jastuka.
---F8--------10 A------Svi------Instrument ploča, prekidač grijača zadnjeg stakla, motor visine
--------------------------------svjetala, lijeva zadnja svjetla CD, sat, multifunkcijska jedinica
--------------------------------osvjetljenje pretinca, radio/kazetofon, udaljeni displej, prekidač
--------------------------------prednjih maglenki, lijevo prednje svjetlo.
--------------------------------
---F9--------10 A------Svi------Multifunkcijska jedninca.
--F10--------10 A------Svi------Lijevo prednje svjetlo.
--F11--------10 A------Svi------Desno prednje svjetlo.
--F12--------10 A------Svi------Desno zadnje svjetlo, desno prednje svjetlo, motor visine desnog
--------------------------------prednjeg svjetla, svetlo zadnjih tablica
--------------------------------
--F13--------15 A------Svi------Motor brisača stakla, prekida brisača stakla.
--F14--------10 A------Svi------Ventilator hladnjaka, kompjuter motora, protu-provalni alarm,
--------------------------------rejel motora grijača kabine, relej upaljača cigareta.
--------------------------------
--F15--------15 A------Svi------Grijač prskalica vjetrobranskog stakla, prekida brisača zadnjeg
--------------------------------stakla, set prekidača klime, relej zadnjeg brisača stakla i
--------------------------------njegovog motora.
--------------------------------
--F16--------10 A-----L Serija--Prekidač papučice kočnice, prekidač rikverc svjetla.
-------------------------&------
----------------------K Serija--
----------------------manualni--
--------------------------------
--F16--------10 A-----K Serija--Prekidač papučice kočnice, prekidač rikverc svjetla.
----------------------automatski
--------------------------------
--F16--------10 A-----K Series--Prekidač papučice kočnice, CVT prekida.
-----------------------EM-CVT---
--------------------------------
--F17--------10 A------Svi------Multi funkcijska jedinica, udaljeni displej radija, radio/kazetofon,
--------------------------------CD, ICE međusklopni modul.
--------------------------------
--F18--------7.5 A----L Serija--Vozačev retrovizor, suvozačev retrovizor, prekidačretrovizora,
------------------------osim----alternator, jednica preklapanja retrovizora.
-----------------------Japana---
--------------------------------
--F18--------7.5 A----K Serija--Vozačev retrovizor, suvozačev retrovizor, prekidač retrovizora, drugi
------------------------osim----senzor brzine na kutiji mijenjača.
-----------------------Japana---
--------------------------------
--F18--------7.5 A----L Serija--Vozačev retrovizor, suvozačev retrovizor, prekidač retrovizora,
-----------------------samo-----alternator, jednica preklapanja retrovizora.
-----------------------Japan----
--------------------------------
--F18--------7.5 A----K Serija--Vozačev retrovizor, suvozačev retrovizor, prekidač retrovizora, drugi
-----------------------samo-----senzor brzine na kutiji mijenjača, alternator, jednica preklapanja
-----------------------Japan----retrovizora.


Dodatna kutija osigurača u putničkoj kabini


-Osigurač--Vrijednost--Vozilo-------Opis fukcije strujnog kruga
--------------------------------------------------------------------------------------------
--F19-------------------------------Nije ugrađen
--F20---------10 A------Svi---------Prekidač paljenja motora.
--F21---------20 A------Svi---------Jedinica podizača prozora, prekidač prednjeg lijevog prozora
--F22---------20 A------Svi---------Prekidač prednjeg desnog prozora
--F23---------25 A------Svi---------Relej grijača zadnjeg stakla.
--F24---------15 A------Svi---------Multi funkcijska jednica.
------------------------------------
--F25---------10 A------Samo--------Relej danjih svjetala.
-------------------skandinavijska---
-----------------------vozila-------
------------------------------------
--F26---------20 A------Samo--------Relej pranja prednjih svjetala.
-------------------skandinavijska---
-----------------------vozila-------
------------------------------------
--F27---------10 A------Samo--------Ne koristi se.
-------------------skandinavijska---
-----------------------vozila-------
------------------------------------
--F28-------10 A--------Samo--------Ne koristi se.
-------------------skandinavijska---
-----------------------vozila-------
------------------------------------
--F29-------10 A--------Samo--------Relej danjih svjetala.
-------------------skandinavijska---
-----------------------vozila-------
------------------------------------
--F30-------------------------------Nije ugrađen
------------------------------------
--F31-------15 A--------Samo--------Prekidač na vratima zadnjeg desnog prozora, prekidač na konzoli
-------------------------ne---------zadnjed desnog prozora.
-------------------skandinavijska---
-----------------------vozila-------
------------------------------------
--F32-------15 A--------Samo--------Prekidač na vratima zadnjed lijevog prozora, prekidač na konzoli
-------------------------ne---------zadnjed lijevog prozora.
-------------------skandinavijska---
-----------------------vozila-------
------------------------------------
