Rover 200 (1995-1999): Osigurači, releji, kompjuteri

[Roverlike]

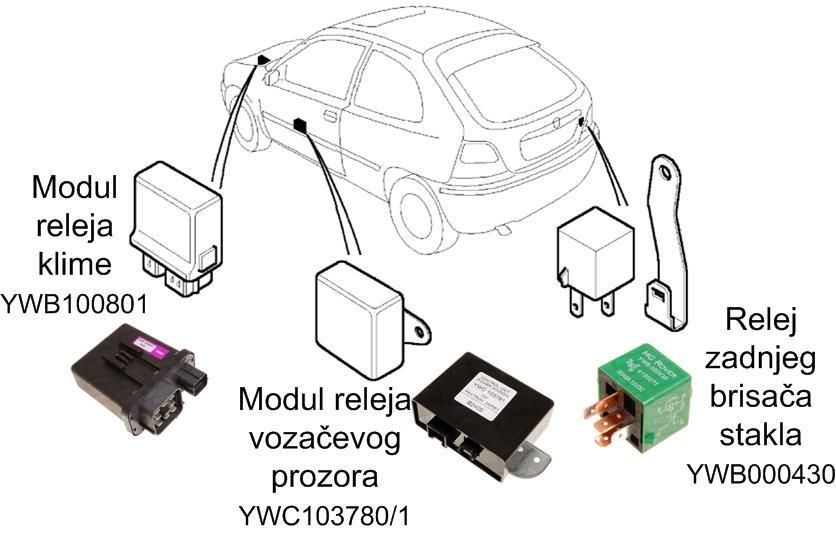

Električni prozori, klima, brisač zadnjeg stakla

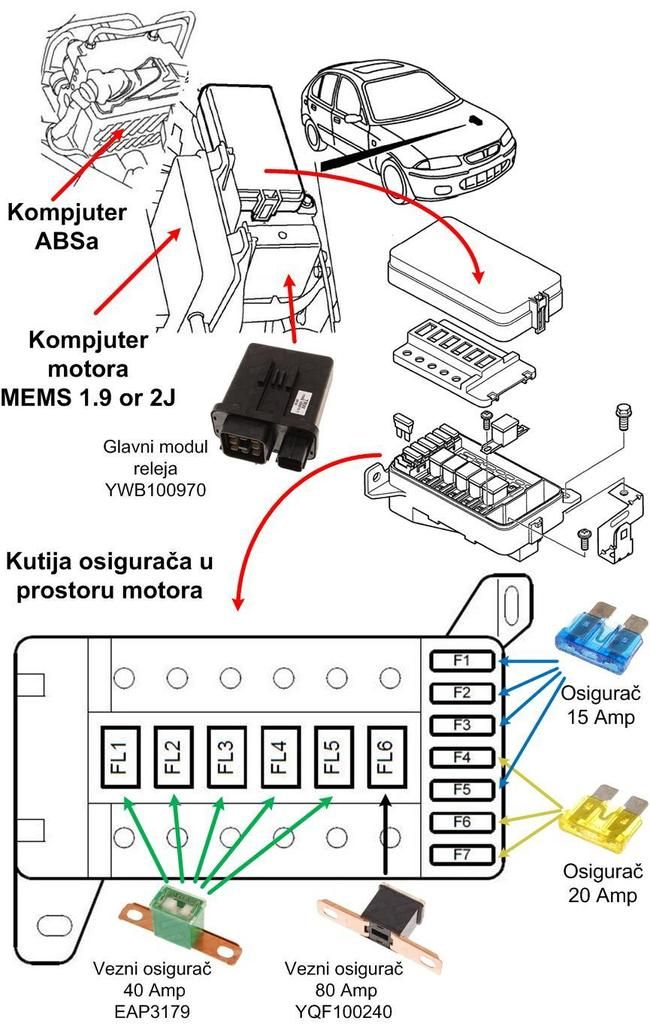

Prostor motora



Kutija osigurača u prostoru motora


-Veza--Vrijednost--Opis funkcije strujnog kruga
-----------------------------------------------------------------------
--1------40 amp----Položaj A prekidača paljenja motora
--2------40 amp----Položaj B prekidača paljenja motora
--3------40 amp----Grijač zadnjeg stakla/krovni prozor/podizanje
-------------------prozora
--4------40 amp----Svjetla
--5------40 amp----Upravljanje motorom
--6------80 amp----Glavni osigurač

-Osigurač--Vrijednost--Opis funkcije strujnog kruga
---------------------------------------------------
--1----15 amp--Centralno zaključavanje vrata
--2----15 amp--Paljenje sva 4 žmigavca
--3----15 amp--Multi-funkcijska jedinica/sirena
--4----20 amp--Ventilator hladnjaka
--5----15 amp--Upravljanje motorom
--6----20 amp--Klima uređaj
--7----20 amp--Motor grijača kabine

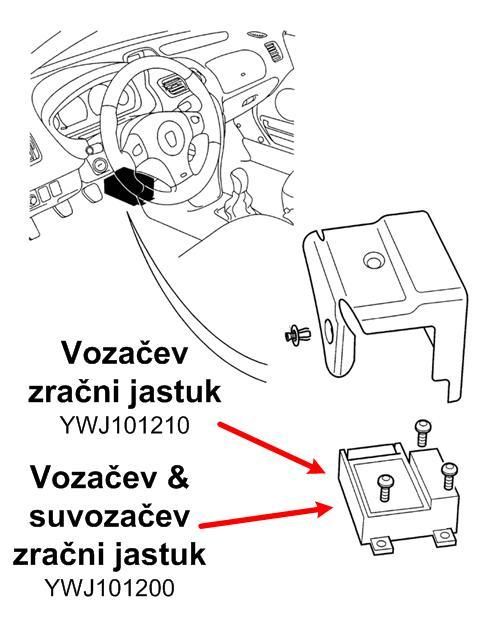

Zračni jastuk

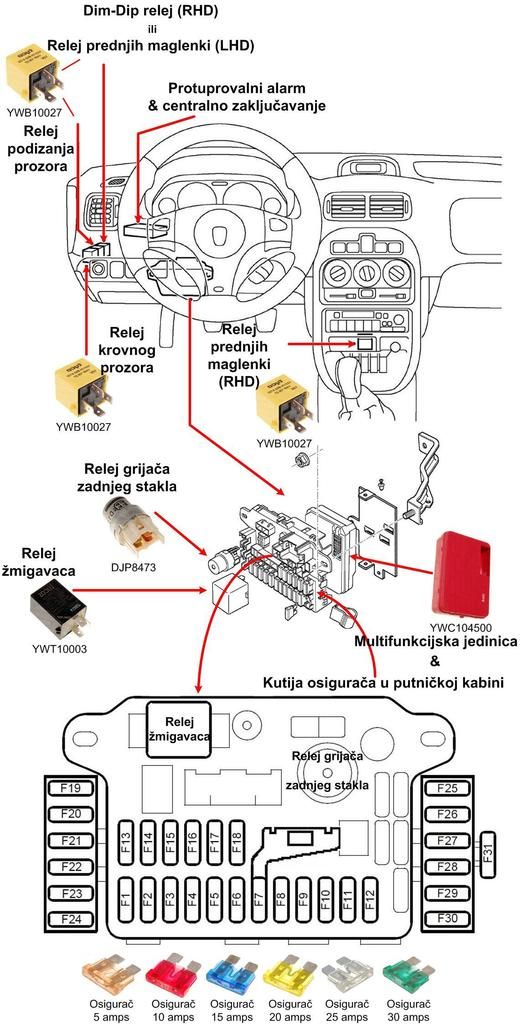

Putnička kabina



Kutija osigurača u putničoj kabini


-Osigurač--Vrijednost--Opis funkcije strujnog kruga
---------------------------------------------------
--1----10 amp--Žmigavci, dim-dip, instrumenti
--2----10 amp--ABS kočnice
--3----10 amp--Sat, radio, interna rasvjeta
--4----15 amp--Prednje svjetlo - desno dugo
--5----15 amp--Prednje svjetlo - lijevo dugo
--6----30 amp--Krovni prozor
--7-----5 amp--Zračni jastuci
--8----10 amp--Zadnje svjetlo - lijevo
--9----10 amp--Zadnja svjetla za maglu/Multifunkcijska jedinica
-10----10 amp--Prednje svjetlo - lijevo kratko
-11----10 amp--Prednje svjetlo - desno kratko
-12----15 amp--Zadnje svjetlo - desno
-13----15 amp--Pranje stakla/Brisači - prednji
-14----10 amp--Upravljanje motorom
-15----15 amp--Ventilator hladnjaka, pranje stakla/Brisači - zadnji
-16----10 amp--Rikverc i zaustavna svjetla
-17----10 amp--Radio, sat, Multifunkcijska jedinica
-18----10 amp--Električni retrovizori na vratima, motor grijača kabine
-19----10 amp--Ventilator hladnjaka
-20----10 amp--Paljenje motora
-21----20 amp--Električni prozor - vozačev
-22----20 amp--Električni prozor - suvozačev
-23----25 amp--Grijač zadnjeg stakla
-24----10 amp--Dim-dip
-25----10 amp--Osvjetljenje - dnevna svjetla
-26----20 amp--Pranje prednjih svjetala
-27----10 amp--Grijana sjedala - suvozačevo
-28----10 amp--Grijana sjedala - vozačevo
-29----10 amp--Dnevna svjetla
-30---- - - ---Not used
-31----20 amp--Prednje maglenke

[216Si]



[dadom5]



[prerooo]

imas li za rovera 400?

[Roverlike]

Moram se potruditi pa pronači i napraviti slike i tekst. Da li te odmah interesira nešto posebno, ili češ pričekati da pronađem i kreiram?
Treba mi vremena da sve ovo posložim.

[Roverlike]

imas li za rovera 400?

Pitao si za Rovera 400, pa sam napravio ovdje: http://www.roverasi.org/forum/index.php?topic=3779.msg37140;topicseen#msg37140

[KarloFix]

  Hvala
